안녕하세요! 자동차 정비 블로그를 운영하는 차차노트입니다. 주행 중 갑자기 계기판에 점등되는 에어백(SRS) 경고등은 드라이버를 가장 긴장시키는 경고 중 하나입니다. 막상 정비소에 가기 전, 어느 부위의 문제인지 정확히 진단하고 싶지만 에어백 회로는 잘못 건드리면 폭발 위험이 있어 다루기가 매우 까다롭습니다.

오늘은 테스터기를 직접 대는 위험한 방법 대신, 규격화된 더미 저항 시뮬레이터(가변 저항 박스)를 활용하여 안전하고 정확하게 에어백 고장 부위를 격리 판정하는 표준 진단 절차를 자세히 살펴보겠습니다.

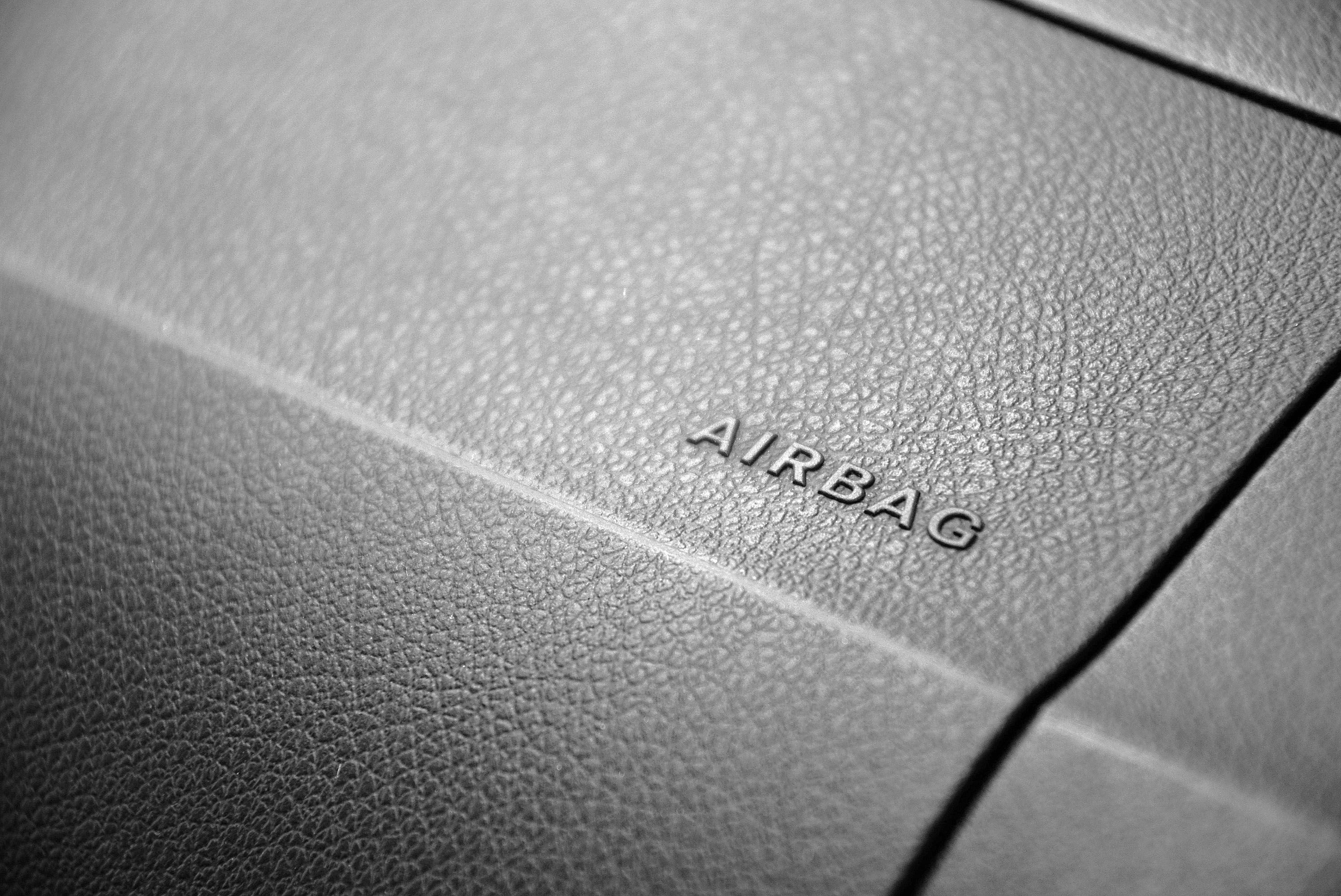

에어백 경고등 점등

1. 작업 전 절대 엄수해야 할 핵심 안전 수칙

에어백 시스템은 화약을 내장하고 있으므로 진단 및 정비 시 각별한 주의가 필요합니다. 다음 안전 수칙을 반드시 지켜야 사고를 예방할 수 있습니다.

배터리 (-) 단자 탈거: 작업 전 반드시 배터리 음극(-) 단자를 탈거하고, 시스템 내 잔류 전원이 완전히 방전되도록 최소 3에서 10분간 대기합니다.

CPA 락 해제: 에어백 커넥터의 CPA(이중 잠금장치)를 손상 없이 안전하게 해제한 후 커넥터를 분리해야 합니다.

멀티미터 직접 측정 금지: 에어백 모듈 단자에 테스터기를 직접 대고 저항을 측정하면 미세 전류로 인해 화약이 점화되어 에어백이 폭발할 위험이 있습니다. 반드시 규격 저항값에 대응하는 시뮬레이터를 연결해 진단하세요.

2. 시뮬레이터를 활용한 표준 진단 3단계 절차

고장 코드(DTC) 확인: OBD-II 진단 스캐너를 차량에 연결하여 현재 표출되는 고장 코드(예: B1346 운전석 에어백 회로 단선)를 정확히 진단합니다.

에어백 모듈 분리 및 시뮬레이터 연결: 전원 차단과 방전이 확인되면 해당 모듈을 탈거하고, 배선 커넥터 단자에 표준 규격인 2.2옴(Ω) 시뮬레이터를 단단히 체결합니다.

결함 부위 격리 판정 (DTC 소거 시도): 이그니션을 ON으로 전환한 뒤 스캐너로 DTC 소거를 시도하여 원인을 판정합니다.

• DTC 소거 성공 시: 에어백 모듈 자체의 단선 및 불량 또는 핀 접촉 불량으로 판정합니다.
• DTC 소거 실패 시: 클럭스프링, 배선 하네스, 또는 SRS ECU 자체의 불량으로 격리 판정합니다.

3. 현장 실습용 가변 저항 시뮬레이터 활용 팁

실제 정비 현장이나 교육 과정에서는 여러 단계의 저항값을 정밀하게 조절할 수 있는 디케이드 저항 박스(가변 저항 시뮬레이터)를 적극 활용합니다.

단선 상황(저항 과대)이나 접지 단락(Short) 등 다양한 고장 시나리오를 가상으로 재현해 가며 스캐너상의 반응과 회로 저항 변화를 비교하면, 초보 정비사라도 복잡한 에어백 회로의 고장 패턴을 완벽하게 이해할 수 있습니다.

포스팅을 마치며

에어백 경고등 점등 시 무조건 부품을 통째로 교체하기보다는, 시뮬레이터를 통한 체계적인 저항값 테스트와 고장 코드 소거 과정을 거치면 불필요한 정비 비용을 획기적으로 아낄 수 있습니다. 안전 수칙을 철저히 숙지하여 스마트하고 정확한 정비를 진행해 보시길 바랍니다!
